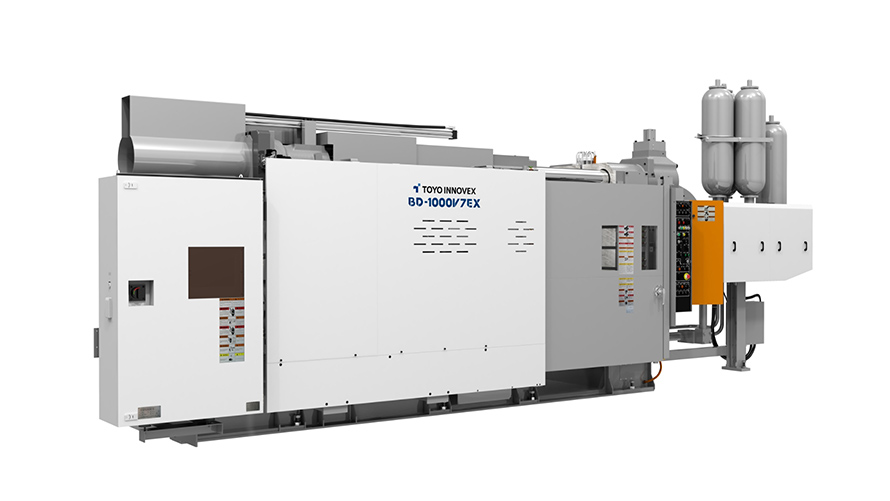

油圧ダイカストマシン
BD-V7EXシリーズ

独⾃の油圧技術の総称であるTHRV System※を採⽤することで従来機よりも⾼速加速の性能が向上しております。
鋳造品の外観⽐較としても、充填時間を短縮することで⾦型表⾯の溶湯が凝固する前に充填し、湯じわを抑えることができます。
※THRV System：TOYO High Response Valve System

効果 薄肉部での不良削減

高速充填により、溶湯の凝固する前に薄肉部への充填が可能です。

湯回不良や湯じわの発生を抑えられます。

効果 鋳巣の拡散および微細化

ゲートを通過した溶湯が射出の急加速で噴霧状態となることで、鋳巣の原因となる気泡が細かく分散してダイカストの品質向上につながります。

鋳造品の外観比較

充填時間を短縮することで金型表面の溶湯が凝固する前に充填し、湯じわを抑えることができます。

ユーザーの声を反映し機能性の向上を⽬的として「視認性」「機能性」「メンテナンス性」「利便性」4つの視点から「SYSTEM700EX」が開発されました。

独⾃システムである射出制御では、メータのオンオフの選択が可能となっております。

層流ダイカスト

減速効果（高速速度：4.0m/s）

固定ダイプレート側のタイバ抜き装置にナット分割⽅式を採⽤。従来のナット回転⽅式から動作時間を⼤幅に短縮でき、段取替えをスムーズにおこなえます。

サーボモータを利⽤したポンプ回転制御をおこない油圧機の省エネ化によりランニングコストを抑えます。

1ランク上位機種の⾦型にも対応した⾼精度‧⾼剛性型締機構で、たわみを最小限に抑えることが可能。固定‧移動DP形状を最適化し、バリ発⽣低減の効果を発揮します。

1ランク上位機種の金型にも対応
高精度・高剛性型締機構

• ガイドバー方式により剛性が向上した高精度・高剛性型締装置。
• センタープレス方式で金型取付部のたわみを最小化。
• 射出下打ち寸法を大きくすることで1ランク上のクラスの金型にも対応可能。

固定・移動DP形状を最適化
たわみ軽減

• CAE解析により、たわみを最小化した最適設計ダイプレート。
• 金型パーティング面に均一な型締力を発生させることで最適鋳造を実現します。
• たわみを最小限に抑え、バリ発生低減に効果を発揮します。
