より使いやすく、ワイドな機能をコンパクトな機体に凝縮
SMART MOLDING

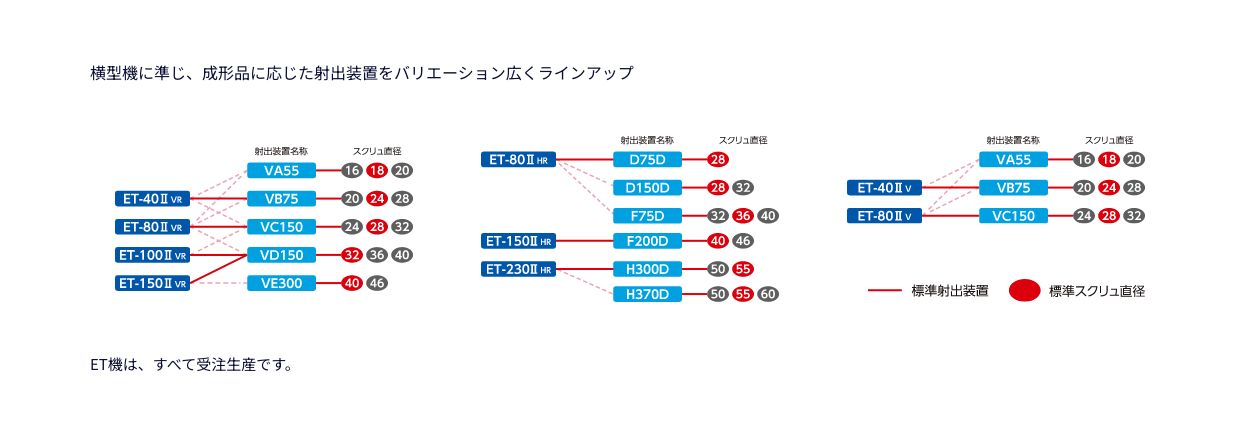

型締⼒40トンから230トンまで豊富なラインアップと射出バリエーション
製品特長
制御システムにSYSTEM700を搭載しました。
⾒やすく、タッチしやすい⼤画⾯の採⽤や金型事故防止などの、サポート系の機能を特に充実させました。

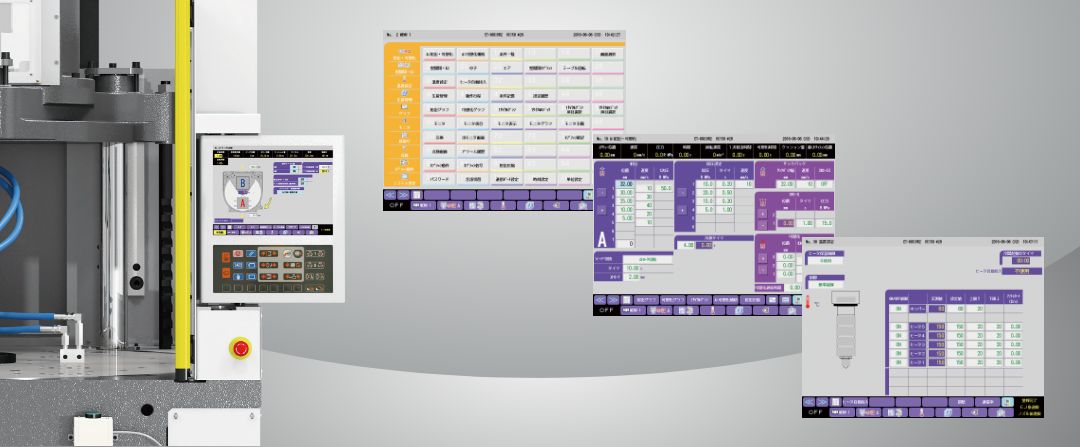

15インチタッチパネル
12.1インチから15インチへ画面・設定項目の配置は従来のレイアウトを継承しながら大画面化しました。グレーベースの画面配色による視認性の向上や大画面によるタッチのしやすさなど、操作性を大きく向上させました。

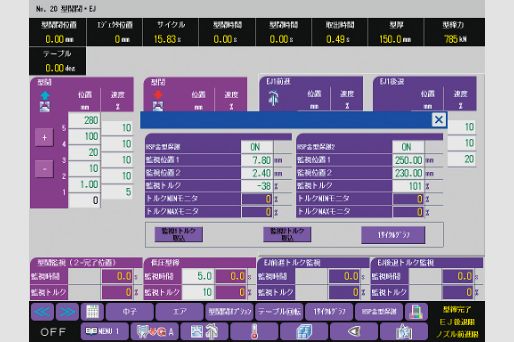

HSP金型保護制御
HSP（High Sensitive Protection）金型保護制御は成形品のはさみこみ（2度打ち）による金型事故を未然に防止します。2区間の重点監視区間を設定することで高精度に異物を検知し、SYSTEM 700の高応答性との相乗効果により優れた効果を発揮します。従来困難であったハイサイクル動作での金型保護精度も向上し成形サイクルの短縮に貢献します。

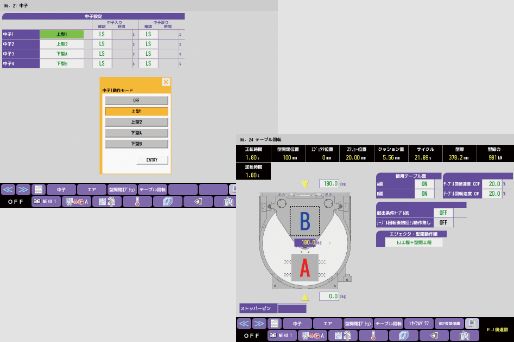

テーブル・金型中子設定
テーブル面の状態をグラフィックにて確認することができ、よりスムーズな設定入力をサポートします。
竪型機専用の中子シーケンスを標準仕様で搭載しています。
上・下型それぞれの用途に応じて、中子シーケンスを選択することが可能です。

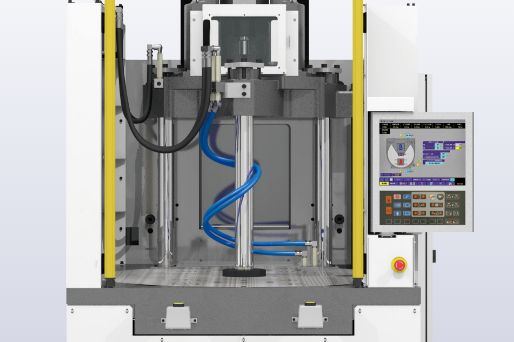

開⼝部をワイド化する事により、⾦型交換作業の効率アップ。
またより⼤きな⾦型への対応や、⾃動機への対応範囲を広げました。
付着性・耐摩耗性に優れSi-6シリーズで信頼を築いた独自開発のプラスターグリースを採用。
給脂量を１/8まで低減します。
HSP金型保護機能を搭載し、従来の検出区間に加え、新たに任意の2区間で型閉時のトルクを監視。
異物の挟み込みやガイドピンのカジリなどピンポイントで異常を検出することで金型を保護します。
またテーブルストッパを標準装備。回転位置の微小なズレを防ぎます。
- 省スペース、機械全⾼の低減
- ⾼速型開閉を実現するガイドレールによる可動盤⽀持。

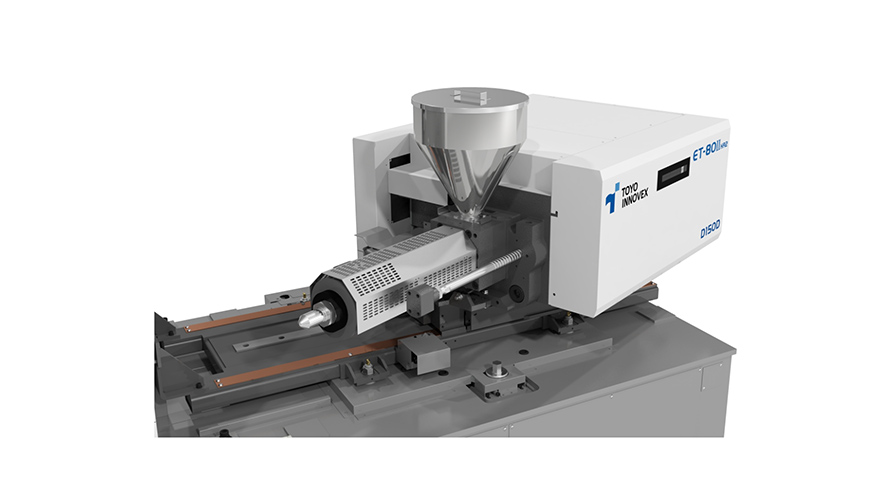

- 射出装置の振動を抑えるボールネジ3本によるノズルタッチ機構
- 均⼀な型締⼒を発⽣する３本リンク構造の型締装置

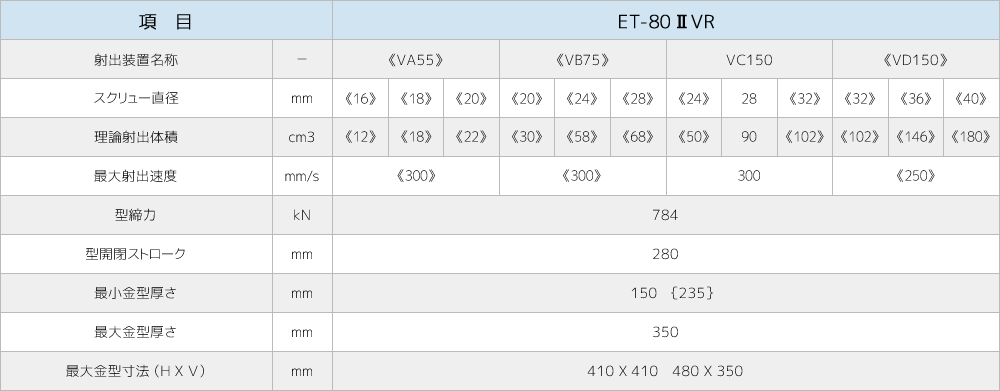

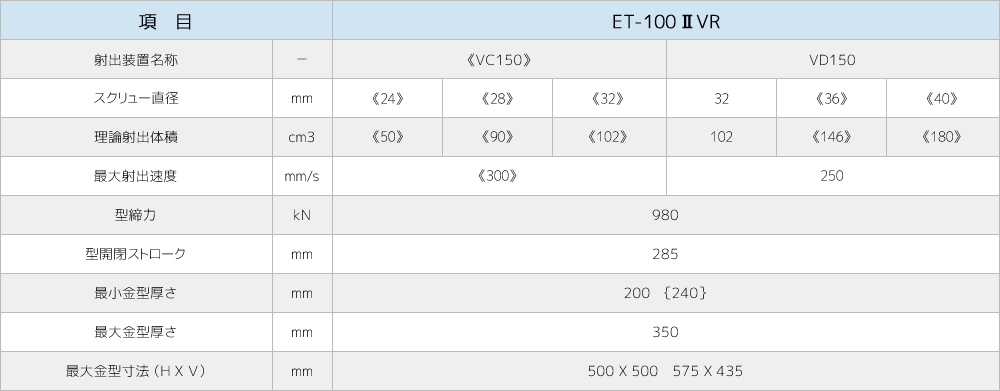

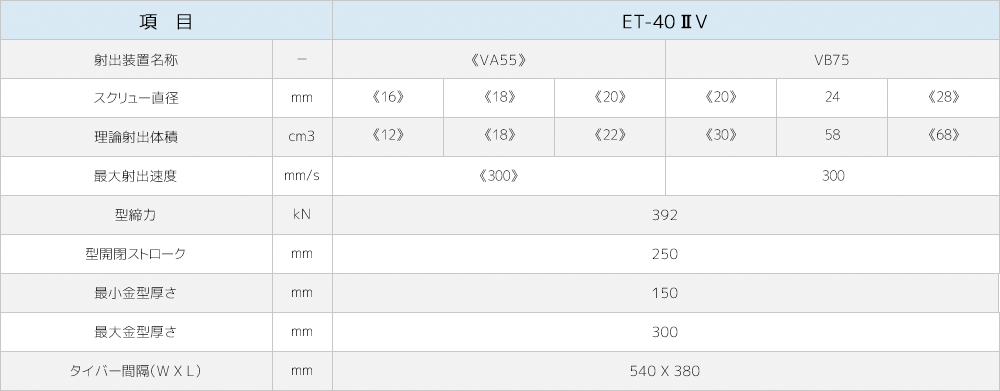

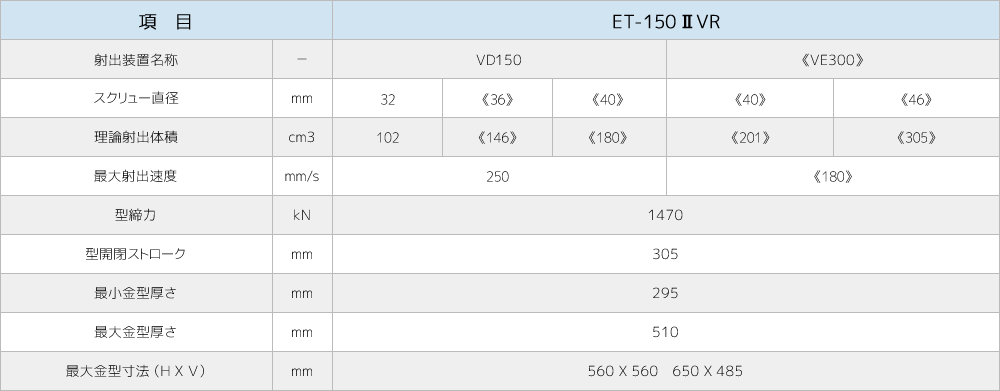

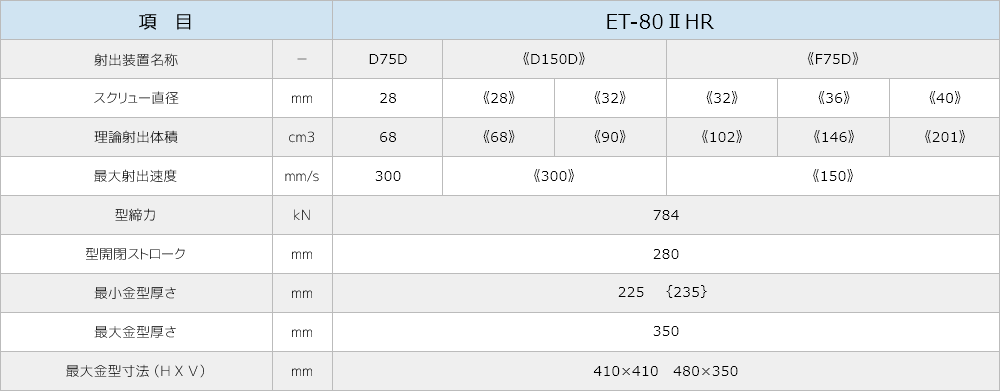

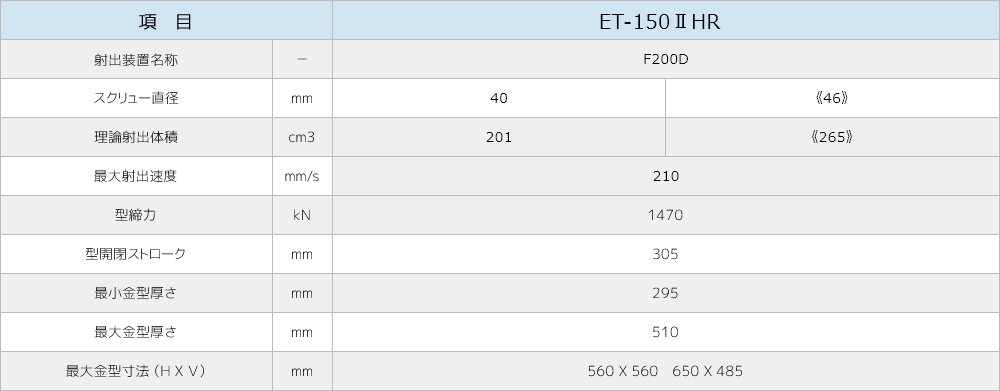

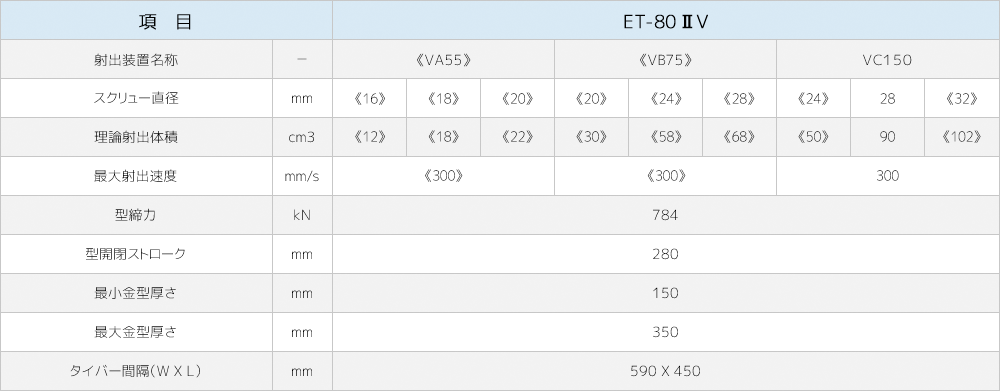

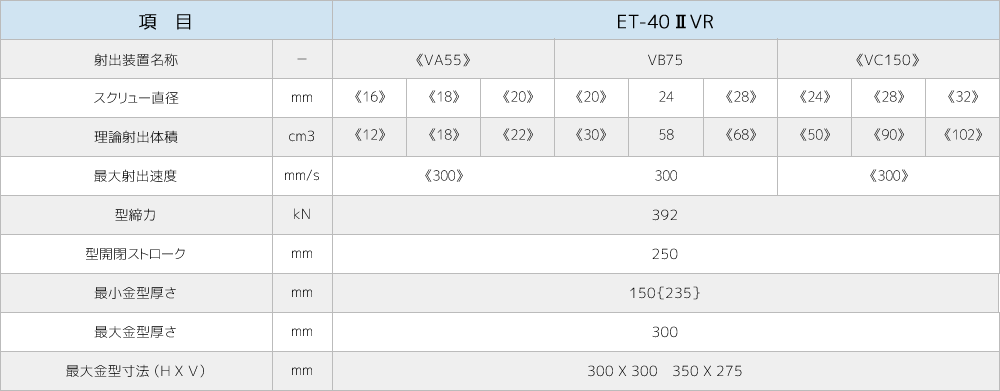

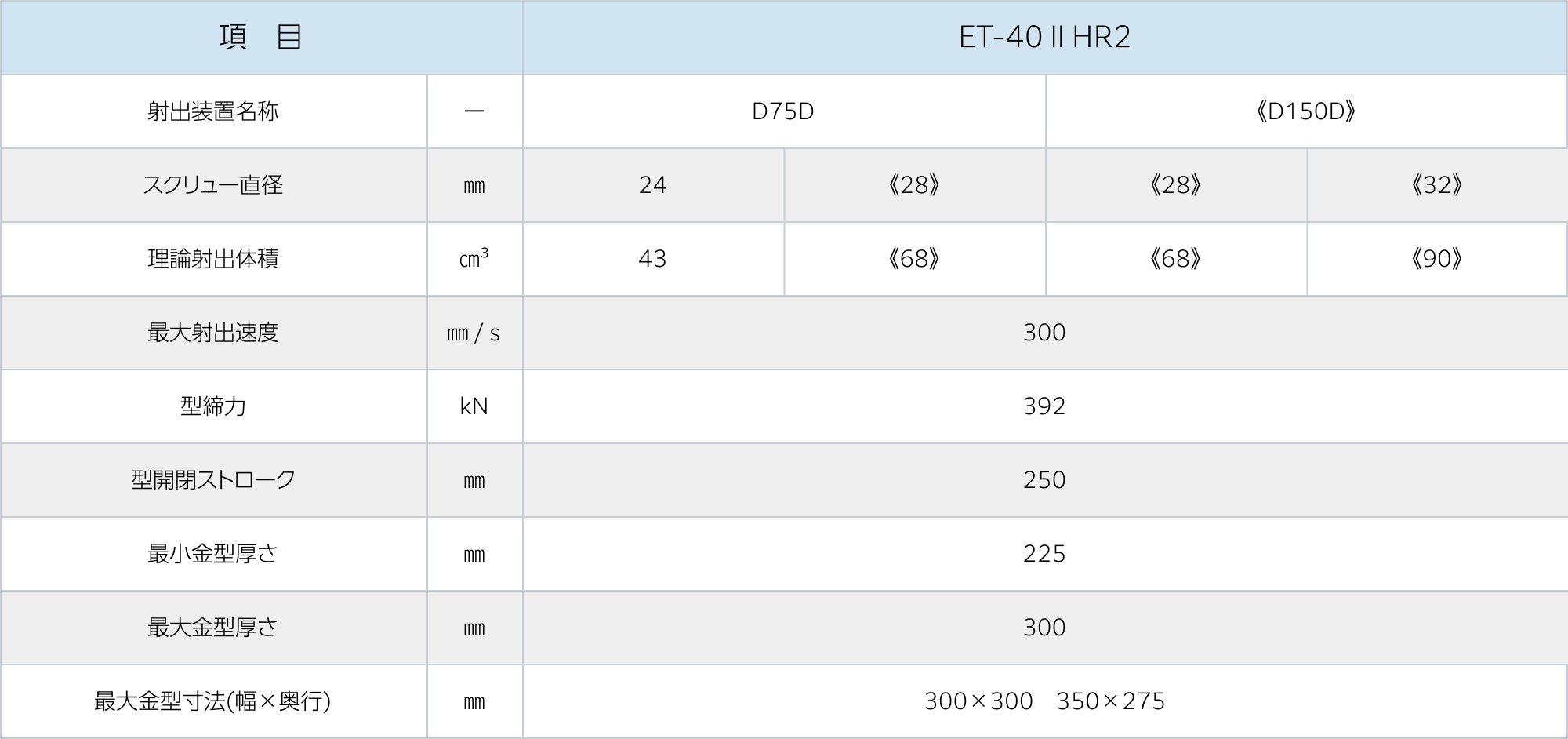

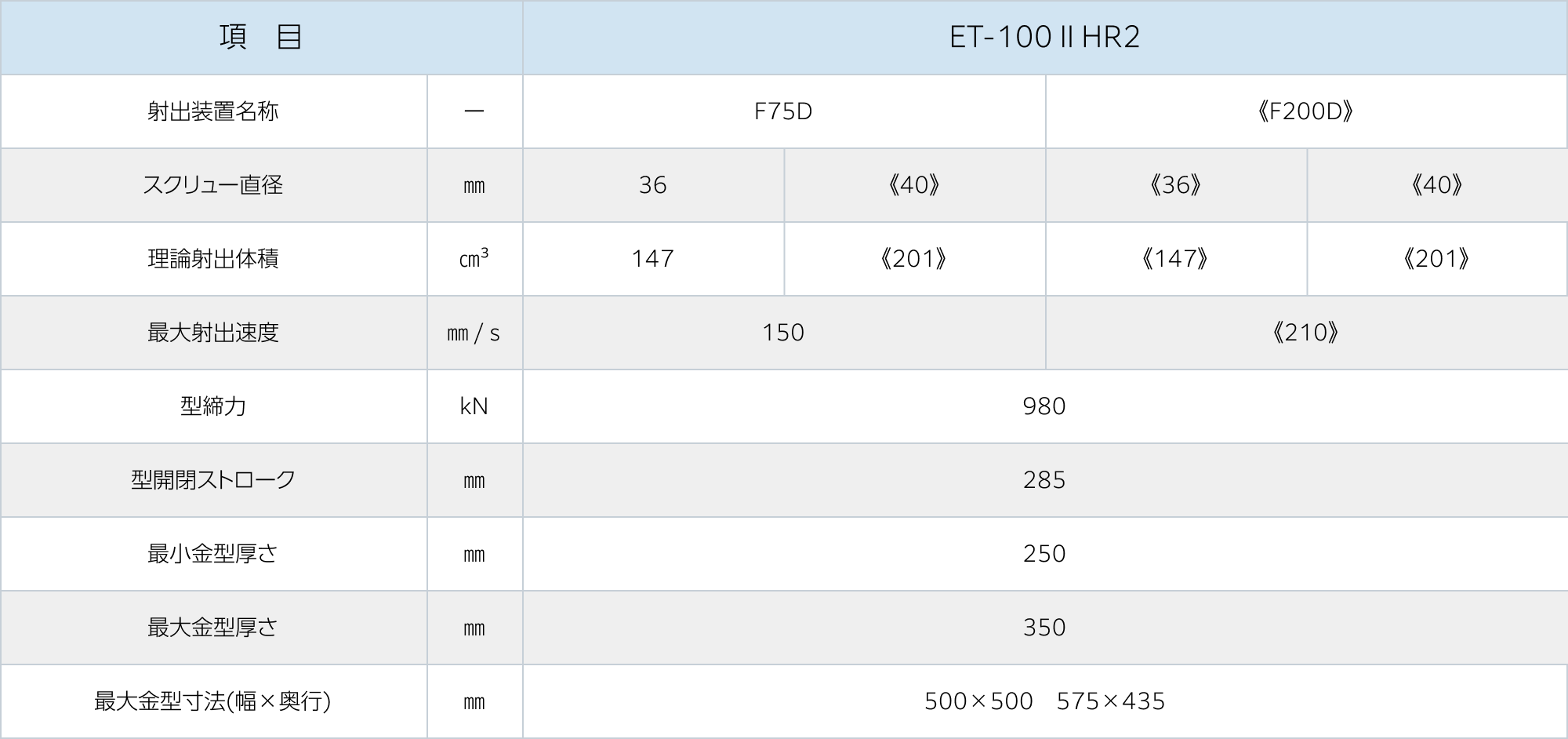

主仕様
射出装置
